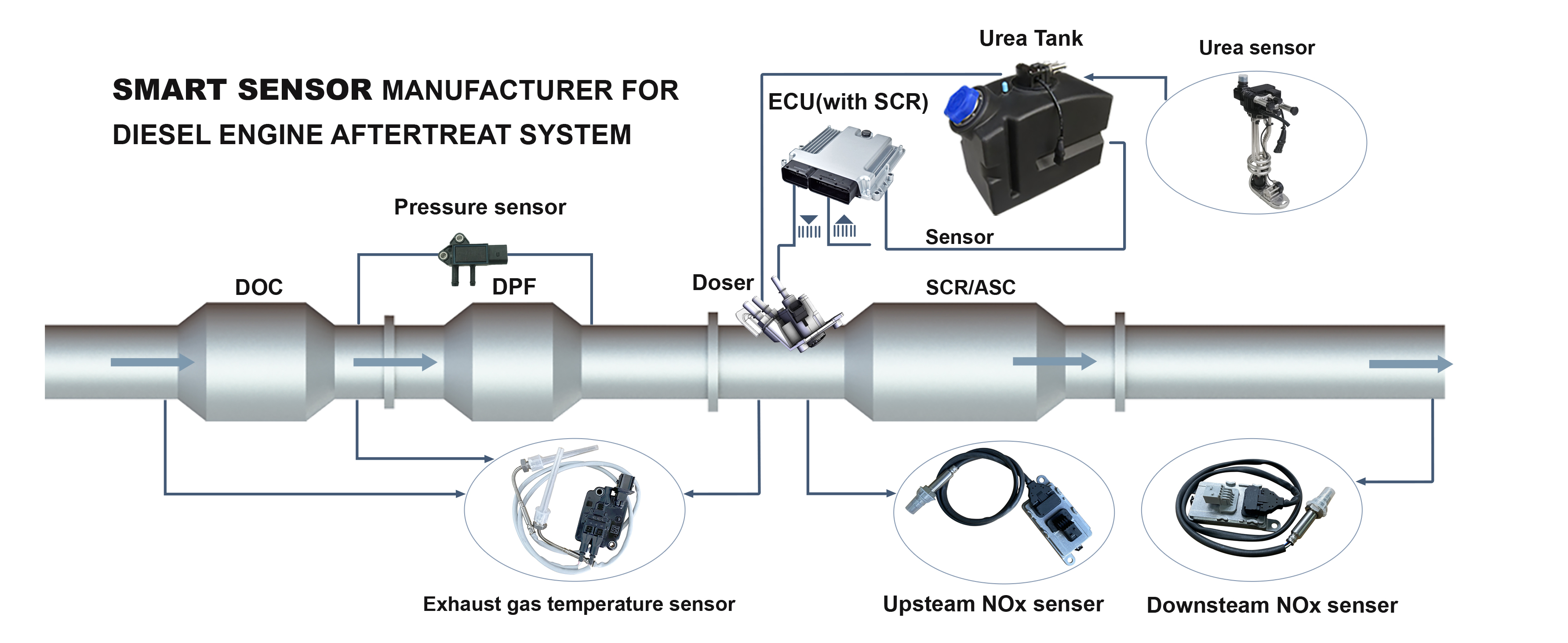

Der NOx-Sensor fungiert als Rückkopplungskern von SCR-Systemen zur selektiven katalytischen Reduktion, gepaart mit DOC, DPF, Harnstoffdosierpumpen und SCR-Katalysatoren in Dieselabgasleitungen. Für Industrieanlagen gibt es zwei Einbaulagen: vorgeschalteter NOx-Sensor vor dem Katalysator und nachgeschalteter NOx-Sensor nach der katalytischen Reaktion. Die beiden Sensoren liefern separate Konzentrationsdaten an das Steuergerät zur Einstellung der Harnstoffeinspritzung. Bei der Dieselverbrennung entsteht im Abgas vermischtes NOx; In Rohrleitungen eingespritzte Harnstoffflüssigkeit zerfällt bei hoher Temperatur in Ammoniakgas. Ammoniak reagiert mit NOx auf Katalysatoroberflächen und erzeugt Stickstoff und Wasserdampf. Der NOx-Sensor zeichnet die Gaskonzentration nach der Reaktion auf und überträgt Daten, um den Harnstoffeinspritzfluss in Echtzeit anzupassen.
Vorgeschaltete Sensoren erfassen die NOx-Rohkonzentration vor der katalytischen Behandlung, um den theoretischen Harnstoffbedarf zu berechnen. Nachgeschaltete Sensoren überwachen das Rest-NOx nach der Reaktion, um das Einspritzvolumen zu korrigieren und die Umwandlungseffizienz innerhalb des effektiven Temperaturbandes des Katalysators auszugleichen.

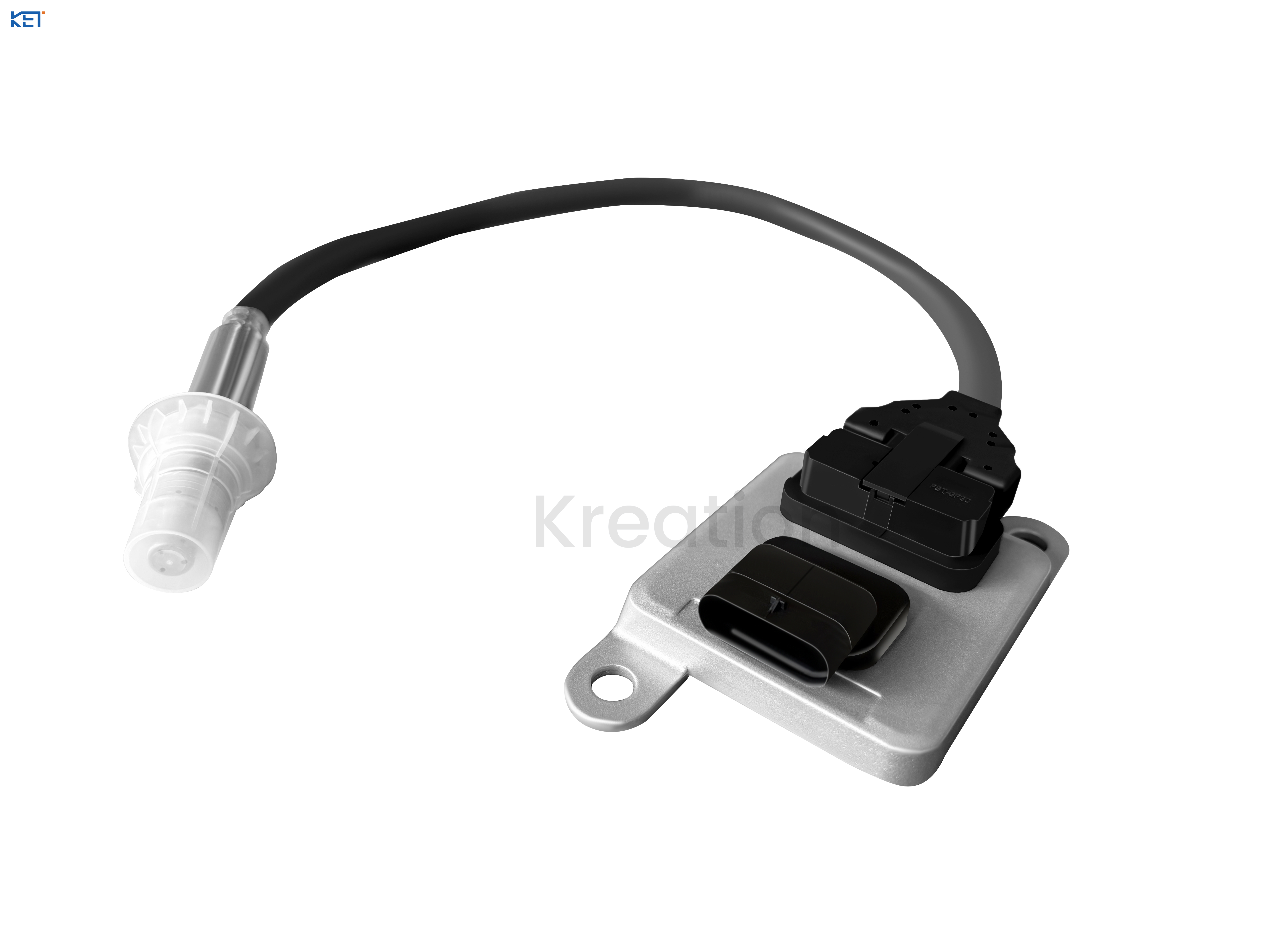

Der Sensor nutzt Festelektrolytmaterialien und Nernst-Konzentrationszellenprinzipien, um Konzentrationsunterschiede zwischen Sauerstoff und NOx im Abgas zu berechnen. Interne Komponenten erzeugen entsprechende elektrische Signale, um Sauerstoff- und NOx-Konzentrationswerte für die ECU-Verarbeitung zu trennen. Die Hardwarestruktur unterstützt die kontinuierliche Gasprobenahme in Abgasumgebungen mit hohen Temperaturen.
Signalverarbeitungsschaltkreise im Inneren des Sensors filtern elektrisches Rauschen, das durch Abgasvibrationen und Temperaturschwankungen entsteht. Verarbeitete digitale Signale werden an Motorsteuergeräte übertragen, um die dynamische Anpassung des Harnstoffflusses während des gesamten Gerätebetriebs zu unterstützen.
Parameterelement |
Aufgezeichneter Wert |
|---|---|
Vollständiger Arbeitstemperaturbereich |
-40℃ – 800℃ |
Hocheffizientes SCR-Katalysator-Temperaturband |
200℃ – 400℃ |
Gültiges NOx-Umwandlungseffizienzintervall |
80 % – 97 % |
Die NOx-Umwandlungsrate von 80 % bis 97 % gilt nur, wenn das Abgas innerhalb des Katalysatortemperaturfensters von 200 °C bis 400 °C bleibt. Der NOx-Sensor selbst behält die normale Signalausgabe außerhalb dieses Bandes bei, aber die Effizienz der SCR-Reaktion nimmt ab, wenn die Abgastemperatur vom Hocheffizienzintervall abweicht. Diese zweiteilige Temperaturunterscheidung hilft Wartungsteams dabei, die Systemleistung getrennt zu beurteilen.
Die Struktur des Sensorgehäuses erfüllt internationale Schutzstandards gegen das Eindringen von Wasser und Staubpartikeln. Die Hardware kann auf staubigen Baustellen, in landwirtschaftlichen Feldumgebungen und in Generatorstationen im Freien kontinuierlich betrieben werden, ohne dass es zu kurzfristigen Leistungseinbußen kommt.
Sensorelemente werden aus hochtemperaturbeständigen Rohstoffen hergestellt. Unter den Nennbedingungen der Abgastemperatur und -last liegt das branchenweit ermittelte Lebensdauerintervall bei 30.000 – 50.000 Betriebsstunden. Die Austauschhäufigkeit hängt von der täglichen Betriebsdauer der Ausrüstung und dem Grad der Abgasverunreinigung ab. Dieses Intervall ersetzt den unbegründeten Wert von 100.000 Stunden, der in frühen Materialentwürfen erwähnt wurde.
Eingebettete Signalverarbeitungsalgorithmen entfernen Störsignale, die durch den Aufprall von Abgaspartikeln und elektromagnetische Vibrationen von Dieselmotoren entstehen. Saubere Konzentrationsdaten reduzieren häufige Korrekturen der Harnstoffeinspritzung und stabilisieren den langfristigen SCR-Systembetrieb für kommerzielle Geräte.
Das versiegelte Gehäuse und die feste interne Struktur des Sensorelements reduzieren Leistungsabweichungen bei häufigen mechanischen Vibrationen. Off-Road-Baufahrzeuge und Rettungsdienstmaschinen können diesen Sensor zur kontinuierlichen Emissionsüberwachung unter rauen Standortbedingungen einsetzen.
Anhaltend instabile NOx-Konzentrationswerte, die an das Steuergerät übertragen werden, weisen auf eine mögliche Abweichung des Sensorelements oder eine Verstopfung der Rohrleitung hin. Wartungsteams können Diagnosetools ausführen, um Sensorausgabeprotokolle zu lesen und eine Komponenteninspektion zu veranlassen.
Der gesamte Arbeitstemperaturbereich des Sensors deckt eine Umgebungstemperatur von -40 °C ab. Vorheizkreise innerhalb der Hardware werden nach dem Gerätestart automatisch aktiviert, um innerhalb einer festgelegten Startzeit einen gültigen Messzustand zu erreichen.
Das Steuergerät empfängt in Echtzeit Upstream- und Downstream-NOx-Daten, um die Einspritzrate der Harnstoffpumpe anzupassen. Höhere Rest-NOx-Werte von nachgeschalteten Sensoren lösen eine erhöhte Harnstoffzufuhr aus; Niedrigere Konzentrationssignale reduzieren den Harnstofffluss, um den Materialverbrauch für den Geschäftsbetrieb zu senken.
