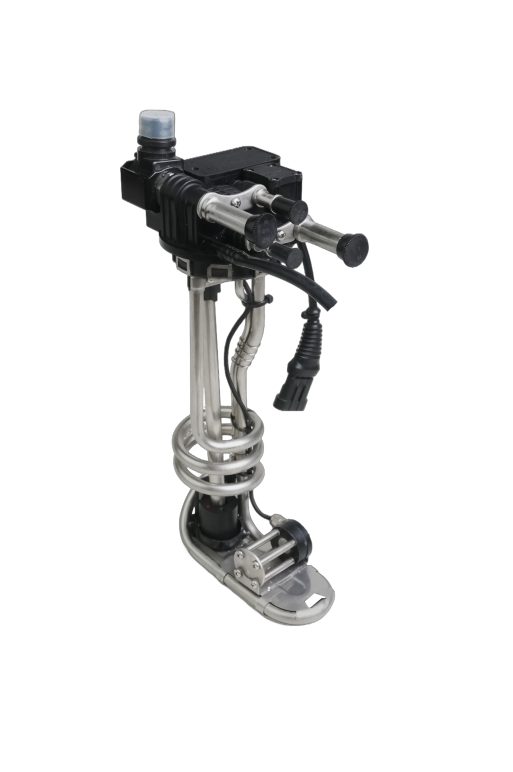

Was ist ein DEF-Qualitätssensor?

A Der DEF-Qualitätssensor (Diesel Exhaust Fluid) ist eine entscheidende Komponente in modernen Dieselmotoren, die mit SCR-Systemen (Selective Catalytic Reduction) ausgestattet sind. Seine Hauptaufgabe besteht darin, die Qualität des DEF zu überwachen und sicherzustellen, dass es die notwendigen Standards für eine wirksame Emissionskontrolle erfüllt. DEF ist eine Lösung aus Harnstoff und entionisiertem Wasser, die in den Abgasstrom gesprüht wird, um schädliche Stickoxide (NOx) in harmlosen Stickstoff und Wasserdampf zu reduzieren.

Ein DEF-Qualitätssensor stellt sicher, dass die verwendete DEF-Lösung innerhalb des angegebenen Konzentrationsbereichs liegt (typischerweise 32,5 % Harnstoff). Wenn die DEF-Konzentration zu niedrig oder verunreinigt ist, kann dies zu einer suboptimalen SCR-Leistung, erhöhten Emissionen und möglichen Schäden am Emissionssystem des Fahrzeugs führen.

Diese Sensoren sind für die Einhaltung strenger Umweltvorschriften von entscheidender Bedeutung, insbesondere in Regionen wie Europa, Nordamerika und China, wo die Emissionsstandards immer anspruchsvoller werden.

Wo befindet sich der DEF-Qualitätssensor?

Der DEF-Qualitätssensor befindet sich normalerweise im DEF-Tank oder ist in das DEF-Modul integriert. Seine genaue Position kann je nach Marke und Modell des Fahrzeugs variieren, wird jedoch normalerweise direkt in die DEF-Flüssigkeit eingetaucht, um eine kontinuierliche Überwachung zu ermöglichen.

Im DEF-Tank

Bei den meisten Fahrzeugen, insbesondere bei Schwerlastkraftwagen und Geländegeräten, befindet sich der Sensor im AdBlue-Tank. Durch diese Platzierung kann der Sensor die Harnstoffkonzentration, die Temperatur und manchmal auch den Füllstand der DEF-Flüssigkeit in Echtzeit messen.

In der Nähe des SCR-Systems

In einigen Konfigurationen kann der DEF-Sensor stromabwärts in der DEF-Leitung, näher am SCR-Katalysator, platziert werden. Dies hilft bei der Überprüfung der Qualität des DEF, bevor es in den Abgasstrom eingespritzt wird.

Wie funktioniert ein DEF-Qualitätssensor?

DEF-Qualitätssensoren verwenden hauptsächlich Ultraschall- oder leitfähigkeitsbasierte Sensortechnologien, um die Harnstoffkonzentration in der DEF-Lösung zu bestimmen.

Ultraschallsensorik

Ultraschallsensoren messen die Schallgeschwindigkeit durch die DEF-Flüssigkeit. Die Geschwindigkeit variiert mit der Harnstoffkonzentration, und durch Messung dieser Schwankung kann der Sensor die DEF-Qualität genau bestimmen.

Leitfähigkeitsmessung

Leitfähigkeitssensoren messen die elektrische Leitfähigkeit des DEF-Lösung , die mit der Harnstoffkonzentration korreliert. Diese Sensoren können auch eine Temperaturkompensation ermöglichen, um die Genauigkeit zu verbessern.

Integrierte Parameter

Moderne DEF-Qualitätssensoren können darüber hinaus weitere Parameter überwachen:

• Temperatur: Um optimale DEF-Einspritzbedingungen sicherzustellen.

• Füllstand: Zur Verfolgung des DEF-Verbrauchs und zur Warnung bei niedrigen Füllständen.

• Kontaminationserkennung: Zur Identifizierung von Verunreinigungen oder falschen Flüssigkeitstypen.

So testen Sie den DEF-Qualitätssensor

Das Testen eines DEF-Qualitätssensors umfasst sowohl On-Board-Diagnose als auch manuelle Testverfahren.

Verwendung der On-Board-Diagnose (OBD)

Die meisten modernen Fahrzeuge unterstützen die OBD-II-Diagnose:

1. Schließen Sie einen kompatiblen OBD-II-Scanner an.

2. Rufen Sie alle gespeicherten Diagnose-Fehlercodes (DTCs) ab.

3. Suchen Sie nach DEF-bezogenen Fehlercodes (z. B. P20E8, P203F).

4. Beobachten Sie Live-Datenwerte vom DEF-Qualitätssensor.

Manuelle DEF-Qualitätsprüfung

1. Verwenden Sie ein Refraktometer: Misst die Harnstoffkonzentration manuell.

2. Überprüfen Sie den Widerstand/die Spannung des Sensors: Vergleichen Sie die Messwerte mit einem Multimeter mit den Herstellerangaben.

3. Softwaretools: OEM-Diagnosetools wie Cummins INSITE oder Detroit Diesel Diagnostic Link (DDDL) können tiefere Einblicke liefern.

Visuelle Inspektion

Manchmal können physische Schäden oder Verunreinigungen am Sensor die Leistung beeinträchtigen. Überprüfen Sie den Sensor auf Ablagerungen, Korrosion oder lose Verbindungen.

So reinigen Sie einen DEF-Qualitätssensor

Die Reinigung eines DEF-Qualitätssensors sollte sorgfältig erfolgen, um Schäden zu vermeiden.

Schritt-für-Schritt-Reinigungsprozess

1. Motor abstellen und Strom abklemmen: Stellen Sie sicher, dass das Fahrzeug ausgeschaltet und die Batterie abgeklemmt ist.

2. Entfernen Sie den Sensor vom DEF-Tank: Nehmen Sie den Sensor vorsichtig gemäß den Anweisungen des Herstellers ab.

3. Mit warmem entionisiertem Wasser abspülen: Vermeiden Sie die Verwendung von Leitungswasser, um Mineralablagerungen zu vermeiden.

4. Sanft mit einer weichen Bürste schrubben: Entfernen Sie alle sichtbaren Ablagerungen, ohne übermäßige Kraft anzuwenden.

5. Vor dem Wiedereinbau vollständig trocknen: Verwenden Sie Druckluft oder lassen Sie es vollständig an der Luft trocknen.

6. Erneut anschließen und testen: Führen Sie nach der Neuinstallation eine Diagnose durch, um die ordnungsgemäße Funktion sicherzustellen.

Warum ist DEF-Qualität wichtig?

Die DEF-Qualität wirkt sich direkt auf die Leistung des SCR-Systems aus. DEF von schlechter Qualität kann Folgendes zur Folge haben:

• Erhöhte Emissionen: Reduzierte NOx-Umwandlungseffizienz.

• Motorlichter und Fehlercodes prüfen: Auslösen des Notlaufmodus.

• Schäden an Komponenten des SCR-Systems: Korrosion, Verstopfung oder Sensorausfall.

Die Verwendung minderwertiger oder verunreinigter DEF kann außerdem zum Erlöschen der Fahrzeuggarantien und zu kostspieligen Reparaturen führen.

Anzeichen für einen fehlerhaften DEF-Qualitätssensor

Wenn Sie wissen, wann ein DEF-Sensor möglicherweise nicht richtig funktioniert, können Sie Langzeitschäden verhindern:

• Überprüfen Sie, ob die Motorleuchte leuchtet

• DEF-Warnung auf dem Dashboard

• Anormales SCR-Verhalten

• Unerwarteter Anstieg des Kraftstoffverbrauchs

• Häufige Regenerationszyklen







So ersetzen Sie einen DEF-Qualitätssensor

Wenn eine Reinigung oder Prüfung bestätigt, dass der Sensor fehlerhaft ist, kann ein Austausch erforderlich sein.

Erforderliche Werkzeuge:

• Schraubendreher oder Steckschlüsselsatz

• OBD-II-Scanner

• OEM-Ersatzsensor

Austauschschritte:

1. Klemmen Sie die Batterie ab.

2. Entfernen Sie die Zugangsplatten zum DEF-Tank.

3. Kabelbaum und Befestigungsschrauben abklemmen.

4. Durch neuen Sensor ersetzen.

5. Wieder anschließen und wieder zusammenbauen.

6. Verwenden Sie das OBD-II-Tool, um alle DTCs zu löschen.

Wartungstipps zur Verlängerung der Sensorlebensdauer

1. Verwenden Sie immer zertifizierte DEF-Flüssigkeit: Stellen Sie sicher, dass sie den ISO 22241-Standards entspricht.

2. Lagern Sie DEF ordnungsgemäß: Vermeiden Sie extreme Temperaturen.

3. Überprüfen Sie den Sensor regelmäßig: Besonders bei Fahrzeugen mit hoher Kilometerleistung.

4. Halten Sie den DEF-Tank sauber: Verhindern Sie das Eindringen von Verunreinigungen.

Abschluss

A Der DEF-Qualitätssensor ist ein wesentlicher Bestandteil des modernen Diesel-Emissionskontrollsystems. Von der Gewährleistung der Einhaltung gesetzlicher Vorschriften bis hin zur Aufrechterhaltung der Motoreffizienz spielt der DEF-Sensor eine zentrale Rolle für die Fahrzeuggesundheit und den Umweltschutz. Das Verständnis seiner Funktion, seines Standorts, seiner Testmethoden und seiner Wartung ist für Flottenmanager, Dieseltechniker und alltägliche Fahrzeugbesitzer gleichermaßen von entscheidender Bedeutung.

Durch die Befolgung von Best Practices und die Durchführung regelmäßiger Diagnose- und Wartungsarbeiten unterstützt der Sensor weiterhin die optimale Funktion des SCR-Systems und verlängert die Lebensdauer Ihres Dieselmotors.
