Les systèmes modernes de post-traitement du diesel ne reposent pas sur un seul capteur. Pour réduire efficacement les émissions et maintenir la stabilité du système dans des conditions de fonctionnement réelles, la stratégie de contrôle nécessite plusieurs entrées de données. Dans un système SCR, Les capteurs NOx , les capteurs liés au DEF et les capteurs de température des gaz d'échappement (EGT) fonctionnent ensemble pour fournir à l'unité de commande les informations dont elle a besoin pour gérer le dosage de l'urée, surveiller les conditions de fonctionnement et assurer la conformité des émissions. Votre site Web décrit ces familles de capteurs comme sources de données essentielles pour le contrôle SCR, en particulier pour les données relatives à la concentration de NOx, à la température et à l'urée . Bosch explique de la même manière que les capteurs fournissent les informations sur la température et les NOx utilisées par l'unité de contrôle pour coordonner les actionneurs et injecter la solution urée-eau conformément à la stratégie d'exploitation.
Au niveau du système, les performances du SCR dépendent de trois éléments conjugués : le système doit savoir quelle quantité de NOx est présente , si l' agent réducteur (DEF/AdBlue) est adapté et disponible pour le dosage, et si la température des gaz d'échappement se situe dans une plage permettant aux composants de post-traitement de fonctionner efficacement et en toute sécurité. Si l'un de ces flux de données est manquant ou inexact, la stratégie de contrôle devient moins précise, ce qui peut affecter l'efficacité de la conversion, les diagnostics ou la protection des composants.
La réduction catalytique sélective fonctionne en injectant une solution d'urée et d'eau dans le flux d'échappement en amont du catalyseur SCR. Le système de dosage doit doser la quantité de fluide adaptée aux conditions de fonctionnement actuelles. Bosch décrit cela comme un système modulaire dans lequel l'unité de commande utilise les informations du capteur pour coordonner le dosage, tandis que le module de dosage atomise et distribue le DEF dans le flux d'échappement. Cela signifie que le contrôleur ne prend pas de décision aveugle. Il s'appuie sur le retour du capteur pour déterminer quand , , quelle quantité et dans quelles conditions le fluide doit être dosé.
C’est là que les trois familles de capteurs commencent à se connecter. Le capteur NOx indique la teneur en oxyde d'azote avant et/ou après traitement. Le Le capteur DEF aide le système à confirmer que la solution d'urée dans le chemin d'alimentation ou dans l'environnement lié au réservoir est appropriée et disponible. Le capteur EGT indique si les composants d'échappement et de post-traitement se trouvent dans la fenêtre thermique appropriée pour une conversion et une protection efficaces des composants. Sur votre site, Kreation indique que ses capteurs NOx, EGT et DEF servent principalement aux systèmes de post-traitement des gaz d'échappement diesel et fournissent les données SCR les plus élémentaires nécessaires aux décisions de contrôle.
Le moyen le plus simple de comprendre l’interaction est d’examiner la contribution de chaque capteur au système.
| Type de capteur | Données principales fournies | Comment les données sont utilisées dans le système SCR |
|---|---|---|
| Capteur NOx | Concentration d'oxyde d'azote dans les gaz d'échappement | Aide à évaluer les performances en matière d'émissions et prend en charge la stratégie de dosage de l'urée et la surveillance liée à l'OBD |
| Capteur DEF | Informations relatives à l'urée telles que la qualité/concentration, la température et/ou le niveau en fonction de la conception du système | Aide à confirmer l’état de l’agent réducteur et l’état de préparation de l’approvisionnement pour un dosage stable |
| Capteur EGT | Température des gaz d'échappement aux endroits clés | Aide à maintenir les composants dans la fenêtre de fonctionnement appropriée et prend en charge des performances de post-traitement efficaces |
Cette répartition des rôles correspond à la description du système de votre site Web, qui indique que les capteurs NOx, EGT et DEF fournissent des données de concentration, de température et de concentration/température/niveau de liquide d'urée pour le contrôle SCR, tandis que Bosch et NTK expliquent que les données NOx prennent en charge les décisions de dosage d'AdBlue et que les données EGT sont importantes pour l'efficacité de l'épuration des gaz d'échappement et la protection des composants.

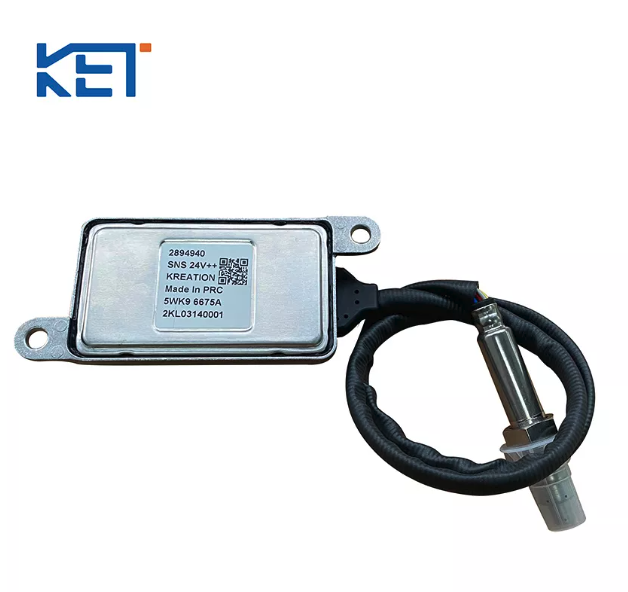

Dans un système SCR, le capteur NOx est l'un des éléments de rétroaction les plus importants car il reflète directement la situation des oxydes d'azote dans les gaz d'échappement. Bosch note que dans les applications diesel, le capteur NOx fournit les signaux utilisés pour évaluer la quantité d'AdBlue injectée dans les systèmes SCR. Concrètement, cela signifie que le contrôleur peut utiliser le retour d'information sur les NOx pour juger si le processus de réduction des émissions fonctionne comme prévu et si la stratégie de dosage doit être ajustée.
C'est pourquoi les données sur les NOx sont si essentielles au contrôle en boucle fermée. Si le niveau de NOx mesuré est plus élevé que prévu, le système devra peut-être réévaluer le dosage, l'efficacité de conversion ou l'état des autres composants de post-traitement. Si le signal NOx est inexact, la stratégie SCR peut répondre de manière incorrecte. Pour les fournisseurs et les ingénieurs, c'est l'une des raisons pour lesquelles la précision des capteurs, la qualité du contrôleur et la stabilité de la communication sont si importantes dans le développement des capteurs de NOx. Le site de Kreation met également l'accent sur le SCU, la puce en céramique et l'emballage comme les trois éléments essentiels de la technologie des capteurs de NOx, soulignant l'importance de l'intégrité du système de détection complet.
Le côté DEF du système est tout aussi important, même s’il est souvent moins abordé que la détection des NOx. Bosch explique que le système de dosage dose la solution urée-eau et la délivre dans la conduite d'échappement en amont du catalyseur SCR. Pour que ce processus reste stable, le système doit avoir la certitude que l'agent réducteur est approprié et disponible. Votre site Web décrit spécifiquement la détection liée au DEF comme fournissant des informations sur la concentration d'urée, la température et le niveau de liquide pour le contrôle SCR.
D’un point de vue systémique, cela est important car même une stratégie NOx bien calibrée peut être moins performante si l’agent réducteur n’est pas dans l’état attendu. Si la qualité, la concentration, la température ou l'état d'alimentation du DEF se situent en dehors de la plage requise, le processus de dosage peut ne pas produire l'effet de réduction escompté. C'est pourquoi la détection liée au DEF ne doit pas être traitée comme une fonction accessoire distincte. Cela fait partie de la capacité du système à maintenir un comportement de dosage prévisible.
La température est l’un des principaux facteurs qui déterminent le bon fonctionnement des composants de post-traitement. NTK déclare que les capteurs de température des gaz d'échappement surveillent les températures d'échappement pour garantir que les composants d'épuration des gaz d'échappement atteignent des taux de conversion optimaux et pour protéger les composants critiques contre la surchauffe. Votre site Web ajoute que les capteurs intelligents de température d'échappement fournissent des informations essentielles pour le contrôle SCR et DPF.
En pratique, le Le capteur EGT aide le système de contrôle à comprendre si les conditions thermiques sont adaptées à la tâche de post-traitement en cours. Si la température est trop basse ou trop élevée pour les conditions de fonctionnement prévues, le système devra peut-être adapter sa stratégie. Les données EGT sont également précieuses pour protéger les composants situés dans le chemin d'échappement et pour prendre en charge la logique liée au DPF où la gestion de la température est critique. Cela fait du capteur EGT plus qu'un appareil de mesure passif ; cela fait partie de la façon dont le système équilibre les performances en matière d’émissions et la protection du matériel.
La valeur réelle de l'ensemble de capteurs SCR apparaît lorsque ces signaux sont interprétés ensemble. Le capteur NOx indique au système ce qui se passe du point de vue des émissions. Le capteur DEF permet de confirmer que le réducteur livré est dans l'état attendu et disponible pour le dosage. Le capteur EGT indique si l'environnement thermique permet une réaction efficace et un fonctionnement sûr. Prises ensemble, ces entrées permettent au contrôleur de prendre des décisions de dosage et de surveillance plus précises que ce qu'un seul capteur pourrait prendre en charge.
Un moyen simple de visualiser ceci est :
Capteur NOx = retour d'émissions
Capteur DEF = état du réducteur et retour d'alimentation
Capteur EGT = retour d'information sur l'état thermique
Ces trois flux aident l'unité de contrôle à déterminer si le système est prêt à doser, s'il dose dans des conditions appropriées et si le résultat des émissions observées correspond aux attentes. C’est exactement pourquoi un article au niveau du système est utile : il montre que la précision du SCR est le résultat d’une détection coordonnée et non de composants isolés.
Une perspective d'ingénierie utile consiste à examiner ce qui se passe lorsqu'une source de données devient peu fiable.
| Si ce signal est incorrect, | effet possible au niveau du système |
|---|---|
| Les données du capteur NOx sont inexactes | Le contrôleur peut mal évaluer les performances en matière d'émissions ou l'efficacité du dosage. |
| Les données liées au DEF sont inexactes | Le système peut ne pas évaluer correctement l'état du réducteur ou la préparation au dosage. |
| Les données EGT sont inexactes | Le système peut mal interpréter l'état thermique des composants de post-traitement, affectant l'efficacité ou la stratégie de protection. |
Le résultat exact dépend de la plate-forme du véhicule et de la logique de contrôle, mais le point plus large est cohérent : dans un système SCR moderne, les capteurs sont interdépendants du point de vue du contrôle. Lorsqu’une entrée est dégradée, la qualité des décisions du contrôleur devient également moins fiable. C’est l’une des raisons pour lesquelles l’intégration de capteurs de qualité OEM et les performances de communication sont si importantes dans les projets de post-traitement.
Pour les équipes OEM, d’ingénierie et d’intégration de systèmes, la leçon est claire : il ne suffit pas d’évaluer les capteurs NOx, DEF et EGT en tant que catégories de produits distinctes. Ils doivent également être considérés comme un ensemble de données coordonnées au sein de l’architecture du post-traitement. Un fournisseur qui comprend cette relation système est mieux placé pour prendre en charge la mise en correspondance des applications, l'alignement des communications et le dépannage au niveau du projet. Le positionnement OEM et applications de votre site Web va déjà dans cette direction en présentant ces familles de capteurs ensemble dans des cas d'utilisation liés au SCR et au DPF.
C'est également pourquoi la capacité multi-produits est importante. Une entreprise capable de prendre en charge la détection des NOx, de l'EGT et du DEF dans le même cadre de post-traitement peut aider ses clients à simplifier les discussions techniques et à améliorer l'efficacité du développement. Même lorsque chaque produit est spécifié individuellement, l’objectif final reste la performance du système.
Un système SCR fonctionne mieux lorsqu'il peut combiner un retour d'information précis sur les émissions, des informations fiables sur les réducteurs et une connaissance thermique en temps réel. C'est pourquoi les capteurs NOx, les capteurs DEF et les capteurs EGT doivent être considérés comme des éléments complémentaires d'une stratégie de contrôle plutôt que comme trois parties indépendantes. Dans le post-traitement du diesel, ils aident à fournir au contrôleur les données de base nécessaires pour gérer le dosage de l'urée, soutenir l'efficacité du catalyseur, protéger les composants et maintenir la conformité en matière d'émissions.
Pour les acheteurs, les ingénieurs et les équipes OEM, une compréhension au niveau du système facilite également l’évaluation des fournisseurs. Les fonctionnalités les plus importantes deviennent plus claires : la qualité du signal, la fiabilité de la communication, l'adéquation des applications et la capacité à prendre en charge une véritable intégration du post-traitement.
En tant que fournisseur de capteurs intelligents, Zhejiang Kreation Electronic Technology Co., Ltd. se concentre sur les capteurs de NOx, les capteurs intelligents de température des gaz d'échappement et les solutions de détection liées au DEF pour les applications de post-traitement du diesel telles que les systèmes SCR et DPF . La société met également en avant ses capacités en matière de développement orienté OEM, de support logiciel basé sur des modèles et de personnalisation en fonction des exigences des clients , aidant ainsi les clients ingénieurs et OEM à adapter les solutions de capteurs aux besoins réels des applications. Si vous évaluez un projet lié à la SCR, vous êtes invités à contacter notre équipe pour discuter de vos exigences techniques et des objectifs du système.
