لا تعتمد أنظمة المعالجة اللاحقة للديزل الحديثة على مستشعر واحد فقط. لتقليل الانبعاثات بشكل فعال والحفاظ على استقرار النظام في ظل ظروف التشغيل الحقيقية، تحتاج استراتيجية التحكم إلى مدخلات بيانات متعددة. في نظام SCR، تعمل أجهزة استشعار أكاسيد النيتروجين وأجهزة الاستشعار المرتبطة بـ DEF وأجهزة استشعار درجة حرارة غاز العادم (EGT) معًا لتزويد وحدة التحكم بالمعلومات التي تحتاجها لإدارة جرعات اليوريا ومراقبة ظروف التشغيل ودعم الامتثال للانبعاثات. يصف موقع الويب الخاص بك عائلات المستشعرات هذه بأنها مصادر بيانات أساسية للتحكم في SCR، خاصة فيما يتعلق بتركيز أكاسيد النيتروجين ودرجة الحرارة والبيانات المتعلقة باليوريا . ويوضح بوش بالمثل أن أجهزة الاستشعار توفر معلومات عن درجة الحرارة وأكاسيد النيتروجين التي تستخدمها وحدة التحكم لتنسيق المحركات وحقن محلول اليوريا والماء بما يتماشى مع استراتيجية التشغيل.
على مستوى النظام، يعتمد أداء SCR على ثلاثة أشياء تحدث معًا: يجب أن يعرف النظام كمية أكاسيد النيتروجين الموجودة ، وما إذا كان عامل الاختزال (DEF/AdBlue) مناسبًا ومتوفرًا للجرعات، وما إذا كانت درجة حرارة العادم ضمن النطاق الذي يسمح لمكونات المعالجة اللاحقة بالعمل بكفاءة وأمان. إذا كان أحد تدفقات البيانات هذه مفقودًا أو غير دقيق، تصبح استراتيجية التحكم أقل دقة، مما قد يؤثر على كفاءة التحويل أو التشخيص أو حماية المكونات.
يعمل التخفيض التحفيزي الانتقائي عن طريق حقن محلول ماء اليوريا في تيار العادم قبل محفز SCR. يجب أن يقوم نظام الجرعات بقياس الكمية المناسبة من السائل لحالة التشغيل الحالية. يصف Bosch هذا بأنه نظام معياري تستخدم فيه وحدة التحكم معلومات المستشعر لتنسيق الجرعات، بينما تقوم وحدة الجرعات بتفتيت وتوزيع سائل أد بلو AdBlue® في تيار العادم. وهذا يعني أن وحدة التحكم لا تتخذ قرارًا أعمى. إنه يعتمد على ردود فعل المستشعر لتحديد متى , .وتحت أي ظروف يجب تحديد جرعات السائل
هذا هو المكان الذي تبدأ فيه عائلات المستشعرات الثلاث بالاتصال. يشير مستشعر أكاسيد النيتروجين إلى محتوى أكسيد النيتروجين قبل و/أو بعد العلاج. ال يساعد مستشعر أد بلو AdBlue® النظام على التأكد من أن محلول اليوريا في مسار الإمداد أو البيئة المرتبطة بالخزان مناسب ومتوفر. يُظهر مستشعر EGT ما إذا كانت مكونات العادم والمعالجة اللاحقة موجودة في النافذة الحرارية المناسبة للتحويل الفعال وحماية المكونات. في موقعك، تذكر Kreation أن مستشعرات NOx وEGT وDEF تخدم بشكل أساسي أنظمة المعالجة اللاحقة لعوادم الديزل وتوفر بيانات SCR الأساسية اللازمة لاتخاذ قرارات التحكم.
أسهل طريقة لفهم التفاعل هي النظر إلى ما يساهم به كل مستشعر في النظام.
| لنوع المستشعر المقدمة | البيانات الرئيسية | كيفية استخدام البيانات في نظام SCR |
|---|---|---|
| مستشعر أكاسيد النيتروجين | تركيز أكسيد النيتروجين في العادم | يساعد على تقييم أداء الانبعاثات ويدعم استراتيجية جرعات اليوريا والمراقبة المتعلقة بـOBD |
| مستشعر مدافع | المعلومات المتعلقة باليوريا مثل الجودة/التركيز و/أو درجة الحرارة و/أو المستوى حسب تصميم النظام | يساعد على تأكيد حالة عامل الاختزال واستعداد العرض لجرعات مستقرة |
| مستشعر إي جي تي | درجة حرارة غاز العادم في المواقع الرئيسية | يساعد في الحفاظ على المكونات ضمن نافذة التشغيل المناسبة ويدعم الأداء الفعال للمعالجة اللاحقة |
يتوافق هذا الدور مع وصف النظام الخاص بموقع الويب الخاص بك، والذي ينص على أن مستشعرات أكاسيد النيتروجين وEGT وDEF توفر بيانات التركيز ودرجة الحرارة وتركيز اليوريا/درجة الحرارة/مستوى السائل للتحكم في SCR، بينما توضح Bosch وNTK أن بيانات أكاسيد النيتروجين تدعم قرارات جرعات AdBlue وأن بيانات EGT مهمة لكفاءة تنظيف غاز العادم وحماية المكونات.

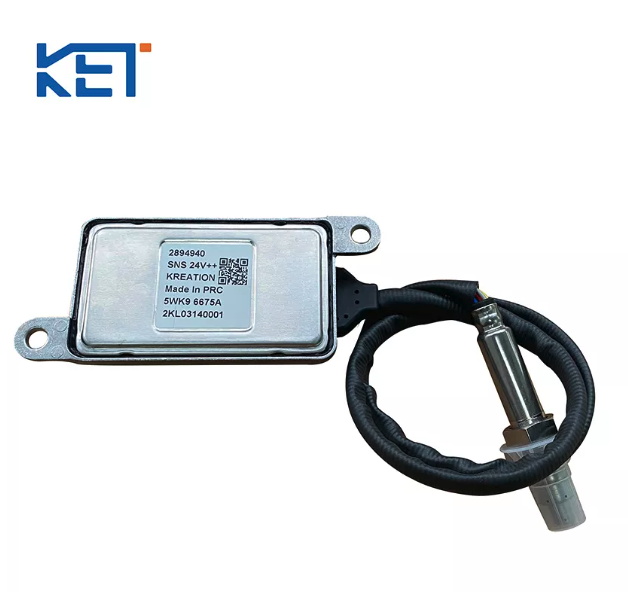

في نظام SCR، يعد مستشعر أكاسيد النيتروجين أحد أهم عناصر التغذية المرتدة لأنه يعكس بشكل مباشر حالة أكسيد النيتروجين في غاز العادم. ويشير Bosch إلى أنه في تطبيقات الديزل، يوفر مستشعر أكاسيد النيتروجين الإشارات المستخدمة لتقييم كمية AdBlue المحقونة في أنظمة SCR. من الناحية العملية، هذا يعني أن وحدة التحكم يمكنها استخدام ردود فعل أكاسيد النيتروجين للحكم على ما إذا كانت عملية خفض الانبعاثات تعمل كما هو متوقع وما إذا كان ينبغي تعديل استراتيجية الجرعات.
وهذا هو السبب في أن بيانات أكاسيد النيتروجين تعتبر مركزية جدًا للتحكم في الحلقة المغلقة. إذا كان مستوى أكاسيد النيتروجين المقاس أعلى من المتوقع، فقد يحتاج النظام إلى إعادة تقييم الجرعات، أو كفاءة التحويل، أو حالة مكونات المعالجة اللاحقة الأخرى. إذا كانت إشارة أكاسيد النيتروجين غير دقيقة، فقد تستجيب استراتيجية SCR بشكل غير صحيح. بالنسبة للموردين والمهندسين، يعد هذا أحد الأسباب التي تجعل دقة المستشعر وجودة وحدة التحكم واستقرار الاتصال مهمة جدًا في تطوير مستشعر أكاسيد النيتروجين. يؤكد موقع Kreation أيضًا على وحدة SCU ورقاقة السيراميك والتعبئة باعتبارها العناصر الأساسية الثلاثة لتقنية مستشعر أكاسيد النيتروجين، مما يسلط الضوء على مدى أهمية سلامة نظام الاستشعار الكامل.
إن جانب أد بلو AdBlue® من النظام له نفس القدر من الأهمية، على الرغم من أنه غالبًا ما تتم مناقشته بشكل أقل من مناقشة أكاسيد النيتروجين. يوضح بوش أن نظام الجرعات يقيس محلول الماء واليوريا ويسلمه إلى خط العادم قبل محفز SCR. ولكي تظل هذه العملية مستقرة، يحتاج النظام إلى الثقة في أن عامل الاختزال مناسب ومتوفر. يصف موقع الويب الخاص بك على وجه التحديد الاستشعار المتعلق بـ DEF على أنه يوفر معلومات حول تركيز اليوريا ودرجة الحرارة ومستوى السائل للتحكم في SCR.
من منظور الأنظمة، يعد هذا أمرًا مهمًا لأنه حتى استراتيجية أكاسيد النيتروجين المعايرة جيدًا يمكن أن يكون أداؤها أقل من المطلوب إذا لم يكن عامل الاختزال في الحالة المتوقعة. إذا كانت جودة أد بلو AdBlue®، أو تركيزه، أو درجة حرارته، أو حالة إمداده خارج النطاق المطلوب، فقد لا تحقق عملية الجرعات تأثير التخفيض المقصود. ولهذا السبب لا ينبغي التعامل مع الاستشعار المتعلق بـ أد بلو AdBlue® كوظيفة ملحقة منفصلة. إنه جزء من قدرة النظام على الحفاظ على سلوك الجرعات المتوقع.
تعد درجة الحرارة أحد العوامل الرئيسية التي تحدد مدى كفاءة مكونات المعالجة اللاحقة. تنص NTK على أن أجهزة استشعار درجة حرارة غاز العادم تراقب درجات حرارة العادم للتأكد من أن مكونات تنظيف غاز العادم تحقق معدلات التحويل المثلى ولحماية المكونات المهمة من الحرارة الزائدة. يضيف موقع الويب الخاص بك أن أجهزة استشعار درجة حرارة العادم الذكية توفر مدخلات مهمة للتحكم في SCR وDPF.
في الممارسة العملية، يساعد مستشعر EGT نظام التحكم على فهم ما إذا كانت الظروف الحرارية مناسبة لمهمة المعالجة اللاحقة الحالية. إذا كانت درجة الحرارة منخفضة جدًا أو مرتفعة جدًا بالنسبة لظروف التشغيل المقصودة، فقد يحتاج النظام إلى تعديل استراتيجيته. تعد بيانات EGT أيضًا ذات قيمة لحماية المكونات الموجودة في مسار العادم ودعم المنطق المتعلق بـ DPF حيث تكون إدارة درجة الحرارة أمرًا بالغ الأهمية. وهذا يجعل مستشعر EGT أكثر من مجرد جهاز قياس سلبي؛ إنه جزء من كيفية موازنة النظام بين أداء الانبعاثات وحماية الأجهزة.
تظهر القيمة الحقيقية لمجموعة مستشعرات SCR عندما يتم تفسير هذه الإشارات معًا. يخبر مستشعر أكاسيد النيتروجين النظام بما يحدث من وجهة نظر الانبعاثات. يساعد مستشعر أد بلو AdBlue® على التأكد من أن مادة الاختزال التي يتم تسليمها في الحالة المتوقعة ومتوفرة للجرعات. يُظهر مستشعر EGT ما إذا كانت البيئة الحرارية تدعم التفاعل الفعال والتشغيل الآمن. تتيح هذه المدخلات مجتمعة لوحدة التحكم اتخاذ قرارات أكثر دقة بشأن الجرعات والمراقبة مما يمكن أن يدعمه أي مستشعر واحد بمفرده.
طريقة بسيطة لعرض ذلك هي:
مستشعر أكاسيد النيتروجين = ردود فعل الانبعاثات
مستشعر DEF = حالة الاختزال وتغذية مرتدة
مستشعر EGT = ردود فعل الحالة الحرارية
تساعد هذه التدفقات الثلاثة وحدة التحكم في تحديد ما إذا كان النظام جاهزًا للجرعات، وما إذا كان يتم الجرعات في ظل ظروف مناسبة، وما إذا كانت نتيجة الانبعاثات المرصودة تتوافق مع التوقعات. وهذا هو بالضبط سبب فائدة المقالة على مستوى النظام: فهي توضح أن دقة SCR هي نتيجة للاستشعار المنسق، وليس المكونات المعزولة.
المنظور الهندسي المفيد هو النظر إلى ما يحدث عندما يصبح أحد مصادر البيانات غير موثوق به.
| إذا كانت هذه الإشارة غير صحيحة، | فمن المحتمل أن يكون هناك تأثير على مستوى النظام |
|---|---|
| بيانات مستشعر أكاسيد النيتروجين غير دقيقة | قد يخطئ جهاز التحكم في الحكم على أداء الانبعاثات أو فعالية الجرعات |
| البيانات المتعلقة بـ DEF غير دقيقة | قد لا يقوم النظام بتقييم حالة الاختزال أو جاهزية الجرعات بشكل صحيح |
| بيانات EGT غير دقيقة | قد يخطئ النظام في قراءة الحالة الحرارية لمكونات المعالجة اللاحقة، مما يؤثر على الكفاءة أو استراتيجية الحماية |
تعتمد النتيجة الدقيقة على منصة السيارة ومنطق التحكم، ولكن النقطة الأوسع متسقة: في نظام SCR الحديث، تكون أجهزة الاستشعار مترابطة من منظور التحكم. عندما يتدهور أحد المدخلات، تصبح جودة قرار وحدة التحكم أيضًا أقل موثوقية. وهذا هو أحد الأسباب التي تجعل تكامل أجهزة الاستشعار ذات جودة تصنيع المعدات الأصلية وأداء الاتصالات في غاية الأهمية في مشاريع المعالجة اللاحقة.
بالنسبة لفرق تصنيع المعدات الأصلية والهندسة وتكامل الأنظمة، فإن الدرس واضح: لا يكفي تقييم أجهزة استشعار أكاسيد النيتروجين وDEF وEGT كفئات منتجات منفصلة. وينبغي أيضًا اعتبارها مجموعة بيانات منسقة ضمن بنية المعالجة اللاحقة. إن المورد الذي يفهم علاقة النظام هذه يكون في وضع أفضل لدعم مطابقة التطبيقات ومواءمة الاتصالات واستكشاف الأخطاء وإصلاحها على مستوى المشروع. يشير موضع OEM والتطبيقات بموقع الويب الخاص بك بالفعل إلى هذا الاتجاه من خلال تقديم عائلات المستشعرات هذه معًا في حالات الاستخدام المتعلقة بـ SCR وDPF.
وهذا هو أيضًا سبب أهمية القدرة عبر المنتجات. إن الشركة التي يمكنها دعم استشعار أكاسيد النيتروجين واستشعار EGT والاستشعار المتعلق بـ DEF ضمن نفس إطار المعالجة اللاحقة قد تساعد العملاء على تبسيط المناقشات الفنية وتحسين كفاءة التطوير. حتى عندما يتم تحديد كل منتج على حدة، فإن الهدف النهائي هو أداء النظام.
يعمل نظام SCR بشكل أفضل عندما يتمكن من الجمع بين ردود الفعل الدقيقة للانبعاثات ومعلومات الاختزال الموثوقة والوعي الحراري في الوقت الفعلي. ولهذا السبب أجهزة استشعار أكاسيد النيتروجين وأجهزة استشعار أد بلو AdBlue® وأجهزة استشعار EGT على أنها عناصر تكميلية لاستراتيجية تحكم واحدة بدلاً من ثلاثة أجزاء غير مرتبطة. ينبغي فهم وفي المعالجة اللاحقة للديزل، تساعد في تزويد وحدة التحكم بالبيانات الأساسية اللازمة لإدارة جرعات اليوريا، ودعم كفاءة المحفز، وحماية المكونات، والحفاظ على الامتثال للانبعاثات.
بالنسبة للمشترين والمهندسين وفرق تصنيع المعدات الأصلية، فإن الفهم على مستوى النظام يجعل تقييم الموردين أسهل أيضًا. يصبح من الواضح ما هي القدرات الأكثر أهمية: جودة الإشارة، وموثوقية الاتصال، ومطابقة التطبيقات، والقدرة على دعم التكامل الحقيقي للمعالجة اللاحقة.
كمورد لأجهزة الاستشعار الذكية، تركز شركة Zhejiang Kreation Electronic Technology Co., Ltd. على أجهزة استشعار أكاسيد النيتروجين وأجهزة استشعار درجة حرارة غاز العادم الذكية وحلول الاستشعار المتعلقة بـ DEF لتطبيقات المعالجة اللاحقة للديزل مثل أنظمة SCR وDPF . تسلط الشركة أيضًا الضوء على قدراتها في التطوير الموجه نحو تصنيع المعدات الأصلية، ودعم البرامج القائمة على النماذج، والتخصيص بناءً على متطلبات العملاء ، مما يساعد عملاء الهندسة وتصنيع المعدات الأصلية على مطابقة حلول المستشعرات مع احتياجات التطبيقات الحقيقية. إذا كنت تقوم بتقييم مشروع متعلق بـ SCR، فنحن نرحب بك للاتصال بفريقنا لمناقشة متطلباتك الفنية وأهداف النظام.
